電力電纜的結構和功能介紹
發布者：admin 發布日期：2025-02-25
功能：傳輸電能的核心部分。
材料：通常采用高導電性的銅或鋁。
結構：可為單股或多股絞合，形狀包括圓形、扇形或中空結構，以適應不同需求。
2.屏蔽層（導體屏蔽與絕緣屏蔽）

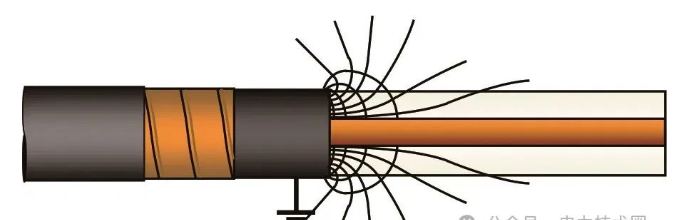

導體屏蔽（內屏蔽）：緊貼導體表面，平滑電場分布，防止 放電。材料為半導電層。
絕緣屏蔽（外屏蔽）：包裹絕緣層外，均勻電場，保護絕緣。同樣為半導電材料，與金屬屏蔽層結合。
3.絕緣層
功能：隔離導體，防止漏電或短路。
材料：常用交聯聚乙烯（XLPE）、乙丙橡膠（EPR）或聚氯乙烯（PVC），根據電壓等級選擇。
4.金屬屏蔽層
功能：提供故障電流通路，電磁屏蔽，接地保護。
形式：銅帶、銅絲編織或鋁護套，位于絕緣屏蔽層外。
5.填充層
應用：多芯電纜中填充導體間隙，保持結構圓整，防潮、減震。
材料：非吸濕性材料如聚丙烯繩或橡膠。
功能：保護金屬屏蔽層，防腐蝕、防潮。
材料：聚乙烯（PE）或聚氯乙烯（PVC）。
7.鎧裝層（可選）
功能：增強機械保護，抗壓、防嚙齒動物啃咬。
類型：鋼帶（抗壓）或鋼絲鎧裝（抗拉），常用于直埋或海底電纜。
8.外護套（外被層）
功能： 外層防護，耐環境侵蝕（化學、紫外線、磨損）。
材料：PVC、PE或阻燃/防白蟻材料，可能含炭黑抗紫外線。
9.特殊結構
防水層：阻水帶或凝膠，用于潮濕環境。
阻燃層：添加阻燃劑，提升防火性能。
標識層：表面印有電壓、規格等信息。

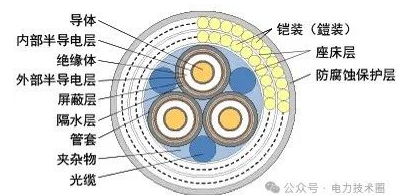

10.結構示例（高壓單芯電纜）
導體 → 導體屏蔽 → XLPE絕緣 → 絕緣屏蔽 → 銅帶屏蔽 → PE內護套 → 鋼絲鎧裝 → PVC外護套。
11.總結
電力電纜通過多層協同工作，兼顧導電、絕緣、屏蔽與機械保護，適應不同電壓等級（低壓至超高壓）和環境需求（地下、海底、工業區）。設計時需綜合考慮電氣性能、安全標準及安裝條件。
